2022年12月01日
詰まり・傾きセンサ を開発しました
商品紹介

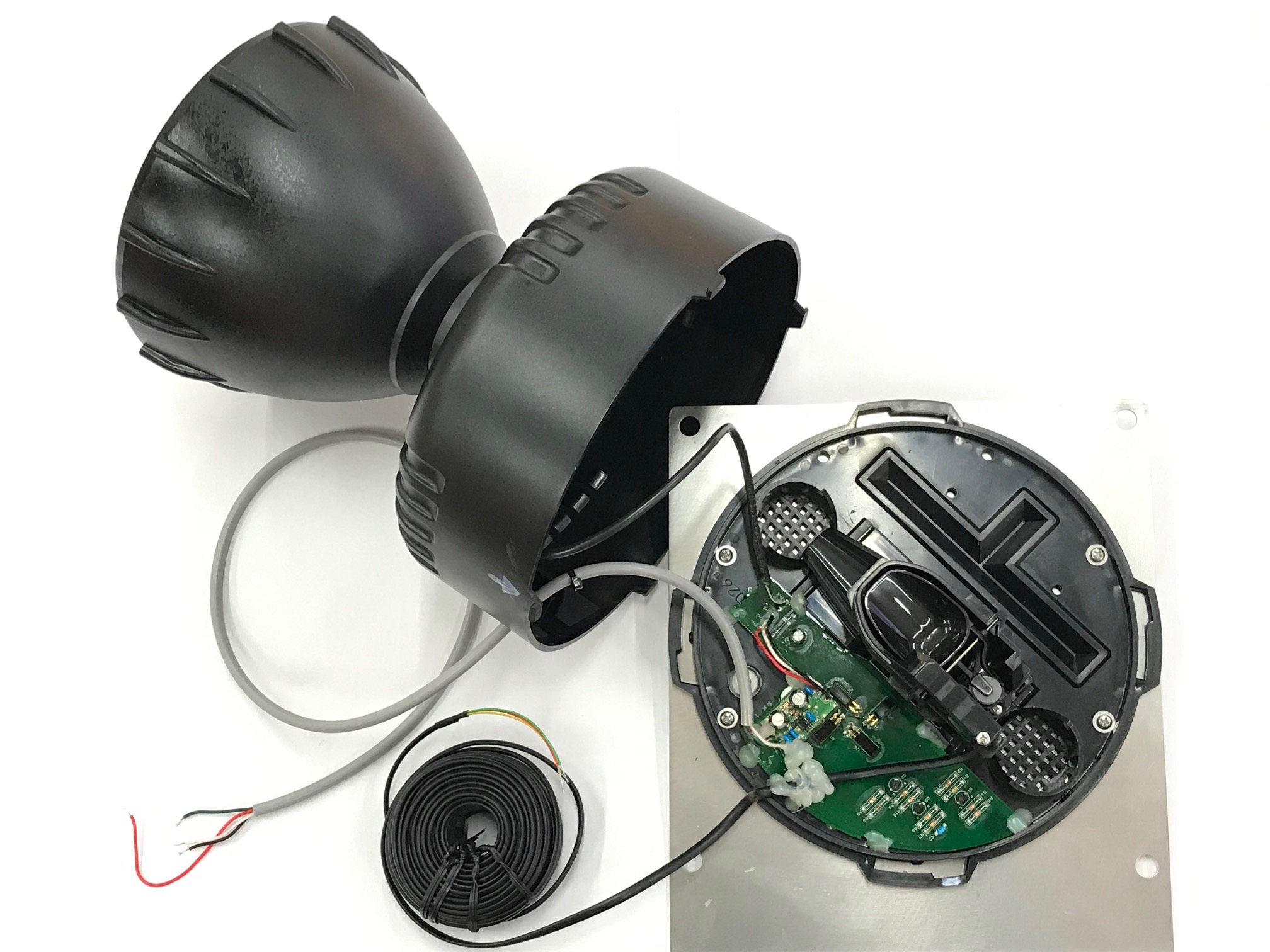

当社の作物栽培支援装置クロップナビに搭載される「DAVIS 6464M」雨量計用オプションとして、ゴミ詰まり・傾きを検出するセンサを開発しました。
特徴
あれ~!?いつからかわからないけど、雨量計が動いていない。
そこで雨量計を確認すると、
①転倒マスが傾いていた
②ゴミが詰まっていた
その結果・・・
1年間のデータ取りが無駄になってしまった。。。
こんなご経験、ありませんか!?
そこで当事業部では、雨量計のゴミ詰まり・傾きを検出するセンサを開発し、1年を通して安定的に雨量計測ができるオプションをご提供します。
※クロップナビのオプションとなりますので、単体での販売はしておりません。
仕様

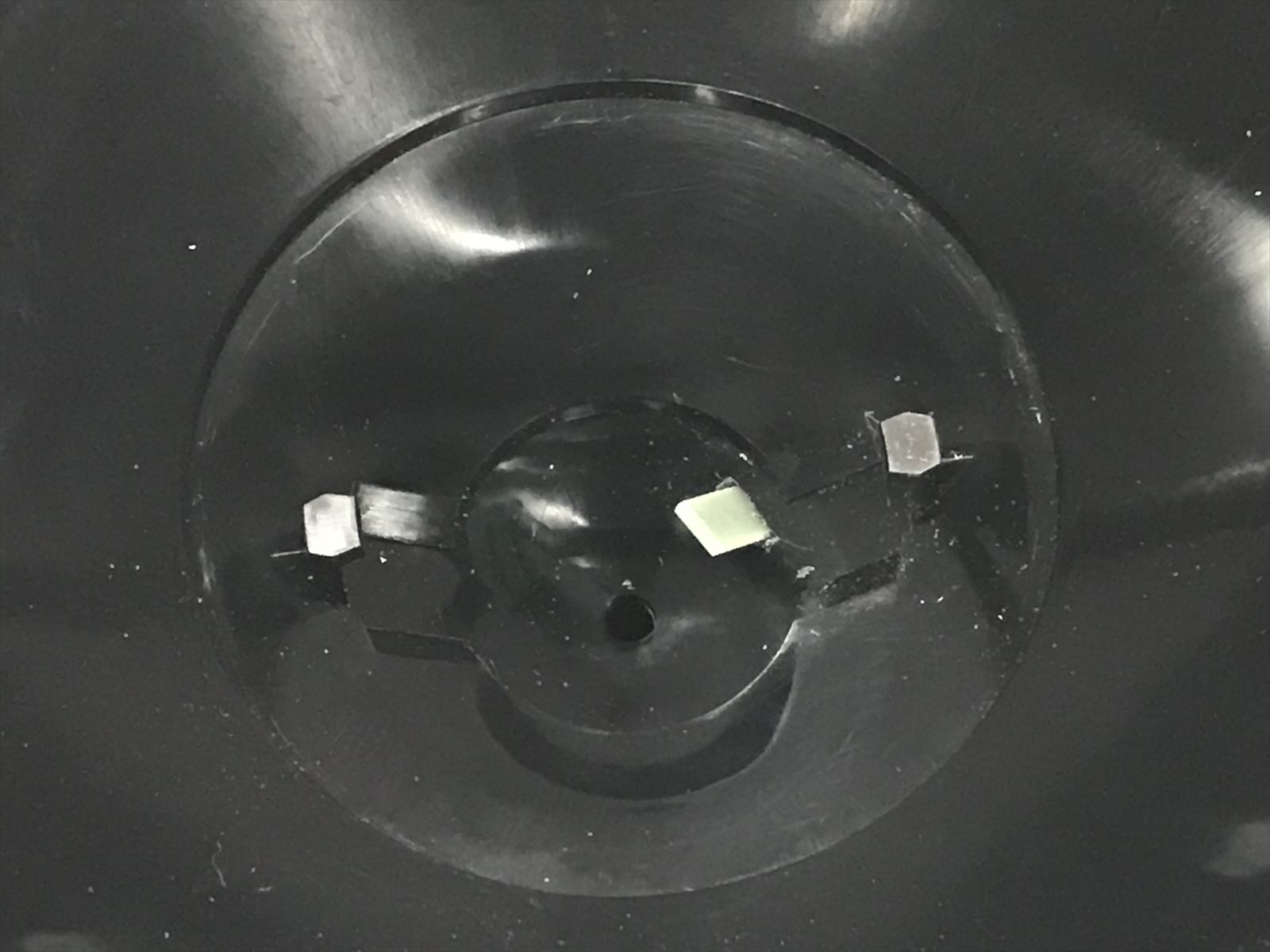

詰まり検出
雨が流れ落ちなくなったら、連続してONを出力する。
傾き検出
雨量計が12度以上傾いたら、連続してONを出力する。
接続方法
[1]クロップナビの風向計入力に接続する。
[2]クロップナビの汎用アナログ入力(ch1-4)に接続する。
汎用アナログ入力(ch1-4)は他の用途で有効に使用するためにも、[1]の風向計入力を推奨します。
出力
状態 | 詰まり | 傾き | [1]接続 | [2]接続 |
---|---|---|---|---|
1 | OFF | ON | 北北東 | 0.36V |
2 | ON | ON | 東南東 | 1.1V |
3 | OFF | OFF | 南南西 | 1.82V |
4 | ON | OFF | 西北西 | 2.75V |

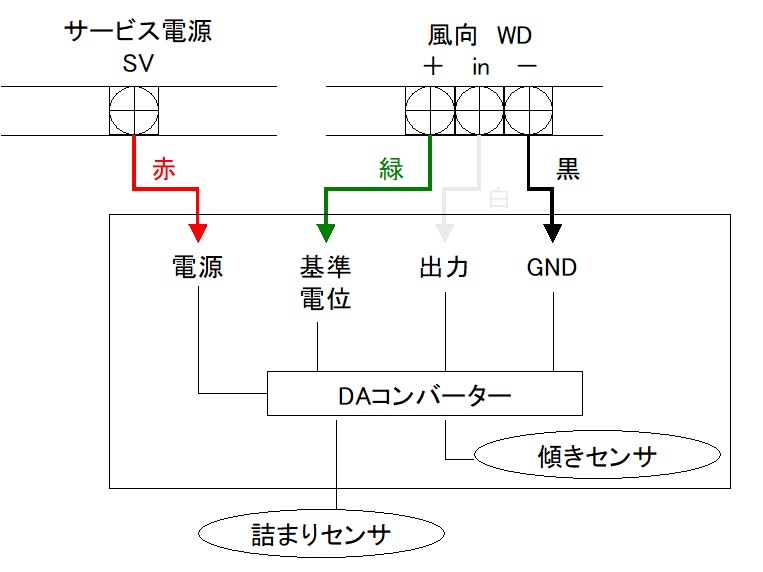

内部回路
価格、仕様の詳細などのお問い合わせは 当社 営業担当まで お願い致します。
