制御装置やFA機器に「雨が降ったら動作を止める」「濡れを検知して機構を閉じる」といった機能を持たせたい。要件としてはシンプルですが、いざ雨センサを選ぶと、出力形式の違いや屋外環境での誤検知、シーケンサ（PLC）への接続方法など、地味につまずきやすいポイントが並びます。

このコラムでは、制御装置・FA機器の設計者に向けて、雨／水分検知センサをPLC制御にスムーズに組み込むための考え方と、OEM／一貫対応のパートナーを使うメリットを整理します。

雨センサの「出力」を制御系に合わせる

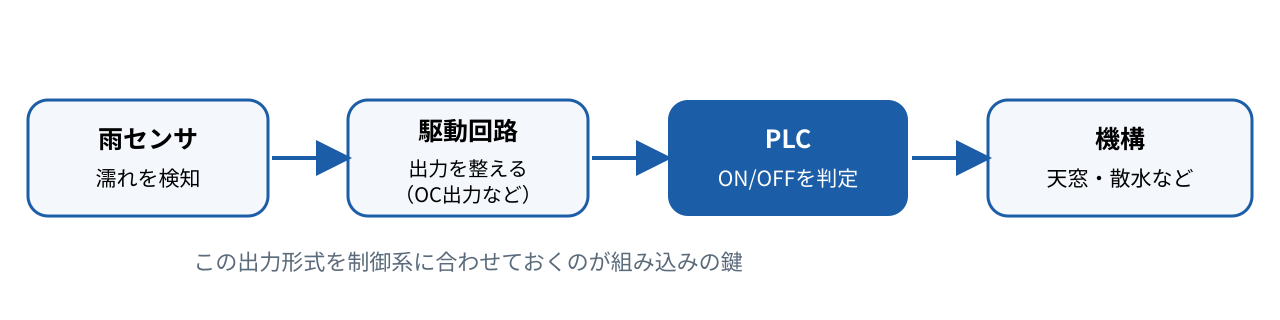

水分検知センサには、電圧出力、電流出力、接点出力、オープンコレクタ出力など複数の形式があります。制御装置に組み込む際に最初に詰めるべきは、この出力をどう自社の制御系に合わせるかです。

たとえばオープンコレクタ出力のセンサは、リレーやシーケンサとの接続が容易で、「乾＝OFF／濡れ＝ON」といったシンプルな論理で扱えます。PLCの入力に直結できる形にしておけば、ラダー側の作り込みも最小限で済みます。逆にここを曖昧にしたまま選定すると、後段でレベル変換やインターフェース回路を追加するはめになり、基板も配線も増えていきます。

つまずきやすい3つのポイント

1. チャタリングと乾き上がりの扱い

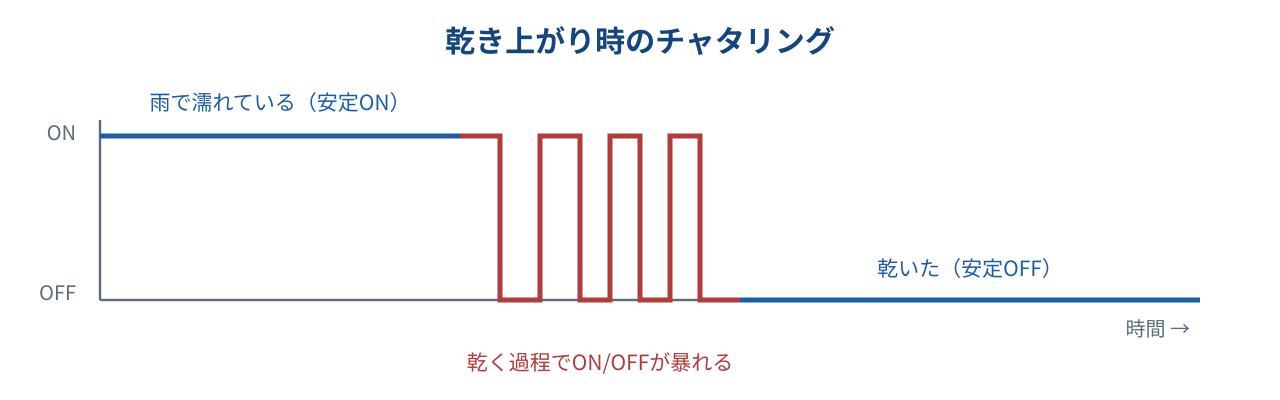

雨が止んでセンサ面が乾いていく過程では、出力がON／OFFを細かく行き来する「チャタリング」が起きやすくなります。これを制御側でそのまま読むと、機構が無駄に動いたり誤判定したりします。入力にディレイやフィルタを入れる、あるいはセンサ側の駆動回路で吸収するなど、対策の置き場所を設計初期に決めておくことが重要です。

2. 夜露・結露による誤検知

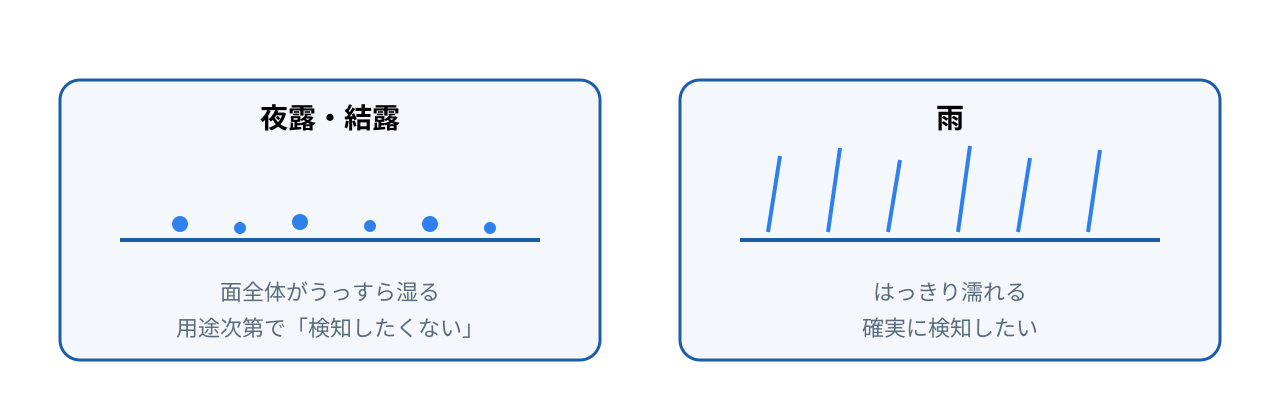

屋外設置では、雨でなくても夜露や結露でセンサ面が濡れます。用途によっては「夜露は検知したくない」「常にセンサ面を乾いた状態に保ちたい」というニーズがあり、その場合はヒーター内蔵タイプを選ぶ、または検知ロジックを工夫する必要があります。求める動作によって最適なセンサ仕様が変わるため、要件の言語化が選定の鍵になります。

3. 屋外環境での耐久性

温度変化、紫外線、汚れなど、屋外は部品に厳しい環境です。長期に安定動作させるには、電極材質や筐体、設置方法まで含めた検討が要ります。

OEM／一貫対応で「組み込みコスト」を圧縮する

これらの検討を自社だけで抱えると、本来のFA機器・制御装置の開発からリソースが分散します。そこで、センサと駆動回路を一体化した状態で供給を受け、出力形式を自社のPLC・制御系に合わせてもらう方法が有効です。

• 受け取った時点でつながる：出力を自社制御系に合わせた状態で供給されるため、インターフェース回路の追加設計が不要になります。
• 検知ロジックを任せられる：チャタリング吸収や夜露非検知などの作り込みをセンサ側で完結できれば、ラダーや制御プログラムがシンプルになります。
• 試作から量産まで一貫：小ロットの試作段階の特性が量産でもぶれない体制なら、製品化後の歩留まりや手戻りのリスクを抑えられます。

想定される組み込み用途

• 天窓・換気窓・トップライトの自動開閉制御（雨を検知して閉じる）
• 散水・潅水装置の運転制御（降雨時に停止）
• 屋外設備・配管の水漏れ／浸水検知
• 各種自動機の雨天時インターロック

まとめ

雨センサを制御装置に組み込む難しさの多くは、「センサそのもの」ではなく「出力の合わせ込み」と「屋外での誤検知対策」に集約されます。ここを設計初期に固め、必要ならセンサ側でロジックを完結させてしまうことで、PLC制御への組み込みは大幅に簡単になります。

出力形式の指定や検知ロジックの作り込み、量産までの一貫対応を含めて相談できるパートナーを選ぶことが、結果的に開発期間と総コストの圧縮につながります。OEM調達の全体像は総論記事もあわせてご覧ください。
