水見センサ(水位検知・検出・測定)ASZ-M0917水見センサ(水位検知・検出・測定)ASZ-M0917

水見センサ(水位検知・検出・測定)ASZ-M0917

最大12cmまでの5mm間隔の高さで水位を検出、0~1200mVのアナログ電圧が出力、汎用ロガーに接続することができるセンサです。

特 長FEATURE

  • 電気抵抗式検出

    電気抵抗式検出

    電気抵抗を計測し、水位を検出します。

  • 簡単お手入れ

    簡単お手入れ

    清掃を容易に行えるよう簡単に分解できます。

  • 屋外使用

    屋外使用

    雨・風・紫外線に耐える屋外仕様となっています。

  • 直接接続

    直接接続

    ロガーやシーケンサ・PLCに直接接続することができます。

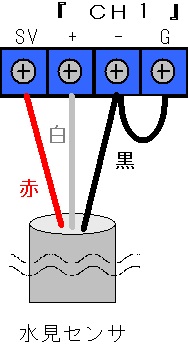

  • クロップナビ接続

    クロップナビ接続

    弊社クロップナビのオプションとして接続することができます。

  • 配線

    汎用ロガー接続可

    汎用ロガーに直結可能です。

使用事例EXAMPLE

  • 鉄道ポイント・エレベータ・地下室・地下道の冠水検知

    鉄道ポイント・エレベータ・地下室・地下道の冠水検知

  • 地下水の水位計測

    地下水の水位計測

  • 水稲栽培の水管理

    水稲栽培の水管理

  • 施設園芸の制御

    施設園芸の制御

  • 排水ポンプ制御

    排水ポンプ制御

  • 漏水検出

    漏水検出

  • 漏水検出

    養液タンク内水位検出

  • 漏水検出

    マンホールの水位検出

詳しく知りたい方は パンフレット・説明書をご覧ください

仕 様SPECIFICATIONS

水位検出 12cm 5mm間隔
アナログ出力 0 – 1.2 V / 0-12cm  データ更新間隔 2 Min
アナログ出力確定 POW ON から200mSec後
電源電圧 DC5-24V リップル10%以内
消費電流 13mA 以下
動作環境 屋外
外形 L295 × φ40
重量 380g ( ケーブル除く )
ケーブル 3芯 長さ 5m
付属品 取扱説明書

センサ交換サイクル

3年

電源ON後の出力の確定時間

電源投入後、200mSecで出力が確定します。
水見センサ出力確定センサ

保証規定

保証期間 1年間
保証内容 保証期間中に、製品に添付の取扱説明書の注意書きに従った正常な使用状態で故障した場合には、無料で修理もしくは代替品の提供を致します。
免責事由 保証期間中であっても次の場合は、有料修理もしくは有料交換となります。

(1) 使用上の誤り及び不当な修理や改造による故障及び損傷
(2) 火災・地震及び落雷その他の天災地変による故障及び損傷
(3) 塩害及びガス害(硫化水素ガス等)による故障及び損傷
(4) 指定外の電源接続及び誤接続による故障及び損傷

前項の原因につき責任の所在に疑義のある場合は、相互に協議の上、誠意をもって解決にあたります。
注意事項
    ・水位計の底部を土に差さないように設置してください。
    水導入穴がふさがれると水位の計測が出来なくなります。
    水見センサ 使用図
    ・ヒルや草などがへばり付くと誤検出の原因となります。定期的に点検してください。
    ・センサ内部に虫が入ってくるので、ガーゼなどでセンサ全体を包むことがベターです。
    ・電源ON後の出力の確定時間:電源投入後、200mSecで出力が確定します。
    水見センサ出力確定センサ

外形図

本体部:295mm×φ40mm

ケーブル:5000mm
本体長さの特注に応じます

最大定格(Ta=25℃)

項目
定格
電源電圧 DC35V
動作温度範囲 -40 ~ +80 ℃
保存温度範囲 -55 ~ +100 ℃

推奨動作条件

項目
定格
条件・備考
電源電圧 DC5-24V リップル10%以内
消費電流 13mA (DC12V)
アナログ出力 0-1.2V / 0-12cm
アナログ出力確定 POW ONから 200msec後
使用温度範囲 0 ~ +60 ℃

価 格PRICE

製品名 数 量 単 価 送 料
水見センサ ASZ-M0917
1~50 19,000円 1,000円

※送料には、梱包手数料(梱包代)も含まれています。
※北海道、九州・沖縄地方、離島などの送料は1500円となります。
※表示は税抜価格です。

回路図SIRCUIT DIAGRAM

水見センサ回路図

開発経緯STORY

この製品は 農林水産省の補助金「新たな農林施策を推進する実用技術開発事業」で開発された製品です。

1個からでも加工・発送を承ります。ご注文はこちら

※FAX、もしくはメールでお願いします。

センサを使用した電子回路・プログラム設計からWEBでのデータ管理もお任せください。
制御装置のOEMも承ります。お気軽にお問い合わせください。
