風力陽光(日射計)センサ ASZ-F1084風力陽光(日射計)センサASZ-F1084

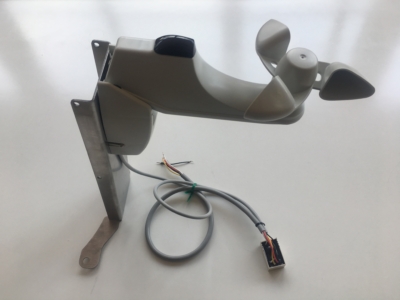

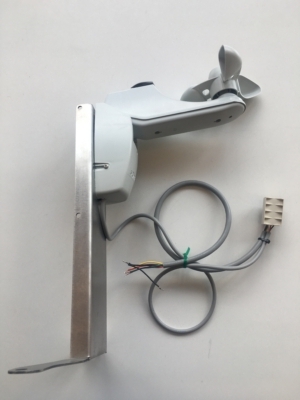

風力陽光(日射計)センサ ASZ-F1084

風速をトランジスタのオープンコレクタでパルス出力し、日射量をアナログ電圧出力としたハイブリッドセンサです。

特 長FEATURE

  • 風速と日射がセット

    風速と日射がセット

    1台で風速と日射の2つのデータを取得することができます。

  • 広範囲

    広範囲

    広範囲の電源電圧と低消費電流を実現しました。

  • 屋外使用

    屋外使用

    雨・風・紫外線に耐える屋外仕様となっています。

  • 直接接続

    直接接続

    ロガーやシーケンサ・PLCに直接接続することができます。

  • クロップナビ接続

    クロップナビ接続

    弊社クロップナビのオプションとして接続することができます。

  • 配線

    汎用ロガー接続可

    汎用ロガーに直結可能です。


使用事例EXAMPLE

  • 強風感知によるシャッターの開閉

    強風感知によるシャッターの開閉

  • 天窓の自動開閉

    天窓の自動開閉

  • ルーバ窓の自動開閉

    ルーバ窓の自動開閉

  • 農業用ビニルハウスの自動開閉

    農業用ビニルハウスの自動開閉

  • 強風警報器

    強風警報器

  • 作物の生育管理

    作物の生育管理

詳しく知りたい方は パンフレット・説明書をご覧ください

仕 様SPECIFICATIONS

日射量出力 アナログ電圧(0-3.3V)
風速出力 オープンコレクタ(Max. 5mA)
電源電圧 DC5-24V
消費電流 3mA 以下(DC12V使用時)
動作環境 屋外
中継回路外部 H20×W36×D24
ケーブル 全体長さ 1300mm(中継回路含む)センサ中継回路 700mm 中継回路-線端 600mm
付属品 取扱説明書、取付金具  風力陽光センサ

 センサ交換サイクル

規定無し

保証規定

保証期間 1年間
保証内容 保証期間中に、製品に添付の取扱説明書の注意書きに従った正常な使用状態で故障した場合には、無料で修理もしくは代替品の提供を致します。
免責事由 保証期間中であっても次の場合は、有料修理もしくは有料交換となります。

(1) 使用上の誤り及び不当な修理や改造による故障及び損傷
(2) 火災・地震及び落雷その他の天災地変による故障及び損傷
(3) 塩害及びガス害(硫化水素ガス等)による故障及び損傷
(4) 指定外の電源接続及び誤接続による故障及び損傷

前項の原因につき責任の所在に疑義のある場合は、相互に協議の上、誠意をもって解決にあたります。
注意事項 風を遮る場所や日陰になる場所に設置しないでください。 風速や日射量を正確に計測出来なくなります。

外形図

回路図
ケーブル:1300mm (中継回路含む)

最大定格(Ta=25℃)

項目
定格
電源電圧 DC30V
出力耐圧 55V
出力吸込電流 5mA
動作温度範囲 -40 ~ +80 ℃
保存温度範囲 -55 ~ +100 ℃

推奨動作条件

項目
定格
条件・備考
電源電圧 DC5-24V リップル10%以内
日射出力電圧 0-3.3V
風速出力耐圧 35V以下
風速出力吸込電流 1mA以下
使用温度範囲 -40 ~ +80 ℃

価 格PRICE

製品名 数 量 単 価 送 料
風力陽光センサ ASZ-F1084 1~50 35,000円 1,000円

※送料には、梱包手数料(梱包代)も含まれています。
※北海道、九州・沖縄地方、離島などの送料は1500円となります。
※表示は税抜価格です。

回路図SIRCUIT DIAGRAM

風力陽光(日射計)センサ回路図

1個からでも加工・発送を承ります。ご注文はこちら

※FAX、もしくはメールでお願いします。

センサを使用した電子回路・プログラム設計からWEBでのデータ管理もお任せください。
制御装置のOEMも承ります。お気軽にお問い合わせください。
